名稱： 1451型壓力傳感器
類別： 板載式氣壓傳感器
產品說明：
1451型表面貼裝硅壓阻式傳感器適用于大批量，體積小，重量輕，可進行自動化貼裝的應用領域。傳感器有表壓或絕壓兩種類型，且被粘貼到可進行表面焊接的陶瓷基座上。陶瓷基座上的保護罩一方面可以保護傳感器芯片，另一方面可提供引壓接口。該器件使用了防靜電塑封包裝管裝載，適用于自動化生產設備。圖示為一個標準型號，引壓管可根據截至需要選擇寬型或窄型兩種形式。
產品特點：
- 表面貼裝
- ±0.25%非線性
- 3種壓力接口選擇
- 固態結構，性能可靠
- 低功耗
產品應用：
- 高度測量
- 大氣壓力測量
- 醫療儀器
- 消費類產品
- 輪胎壓力

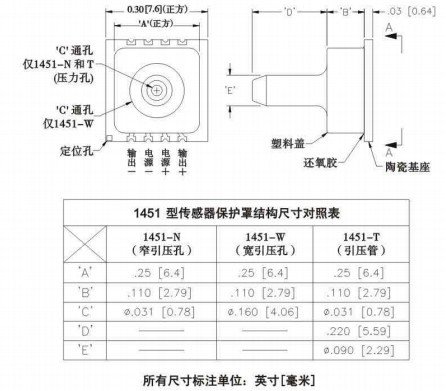

外形尺寸:
性能參數:
| 參數 | 最小值 | 典型值 | 最大值 | 單位 | 注 |
| 滿量程輸出 | 30 | 60 | 120 | mV | 0 |
| 零點輸出 | -25 | 0 | 25 | mV | 0 |
| 非線性 | -0.25 | 0 | 0.25 | %FS | 1 |
| 遲滯 | -0.3 | 0 | 0.1 | %FS | 0 |
| 輸入輸出阻抗 | 3500 | 5000 | 6000 | Ω | 0 |
| 量程溫度系數 | 0 | -0.2 | 0 | %/℃ | 2 |
| 零點溫度系數 | 0 | +0.05 | 0 | %/℃ | 2 |
| 電阻溫度系數 | 0 | +0.25 | 0 | %/℃ | 2 |
| 零點熱遲滯 | -0.2 | 0 | 0.2 | %FS | 2 |
| 供電電壓 | 0 | 3 | 12 | VDC | 0 |
| 響應時間（10%-90%） | 0 | 1 | 0 | mscc | 3 |
| 輸出噪聲 | 0 | 1 | 0 | μV p-p | 4 |
| 長期穩定性 | 0 | 0.5 | 0 | ±%FS/ys | 0 |
| 過載壓力 | 0 | 0 | 3X | 額定值 | 0 |
| 工作溫度 | -40℃～+125℃ | 0 | |||
| 貯存溫度 | -50℃～+150℃ | 0 | |||
| 介質 | 非腐蝕性氣體 | 0 | |||
| 重量 | 0.3克 | 0 | |||
詳細產品資料請點擊 下載>>
